EMI三相四線濾波器
型號：AC-CFN411C1、泄漏電流小，對差模干擾和共模干擾具有抑制特性，適用于開關電源，UPS，以及工業自動化控制。 2、高插入損耗，可用來防止瞬間脈沖干擾和連續或間斷的其它傳導干擾。 3、產品性能可靠，廣泛用于各種工業場合。 4、廣泛適用于電力工業、電信等系統的電磁環境優化、變頻器等逆變設備的電磁干擾控制和諧波污染。 5、多種尺寸可供選擇，安裝方便。
產品介紹
產品識別碼：
例如：AC-CFN411C050
(公司代碼：AC為公司簡稱，CFN為產品類別，411為電壓等級三相400VAC，050為額定電流50A。)

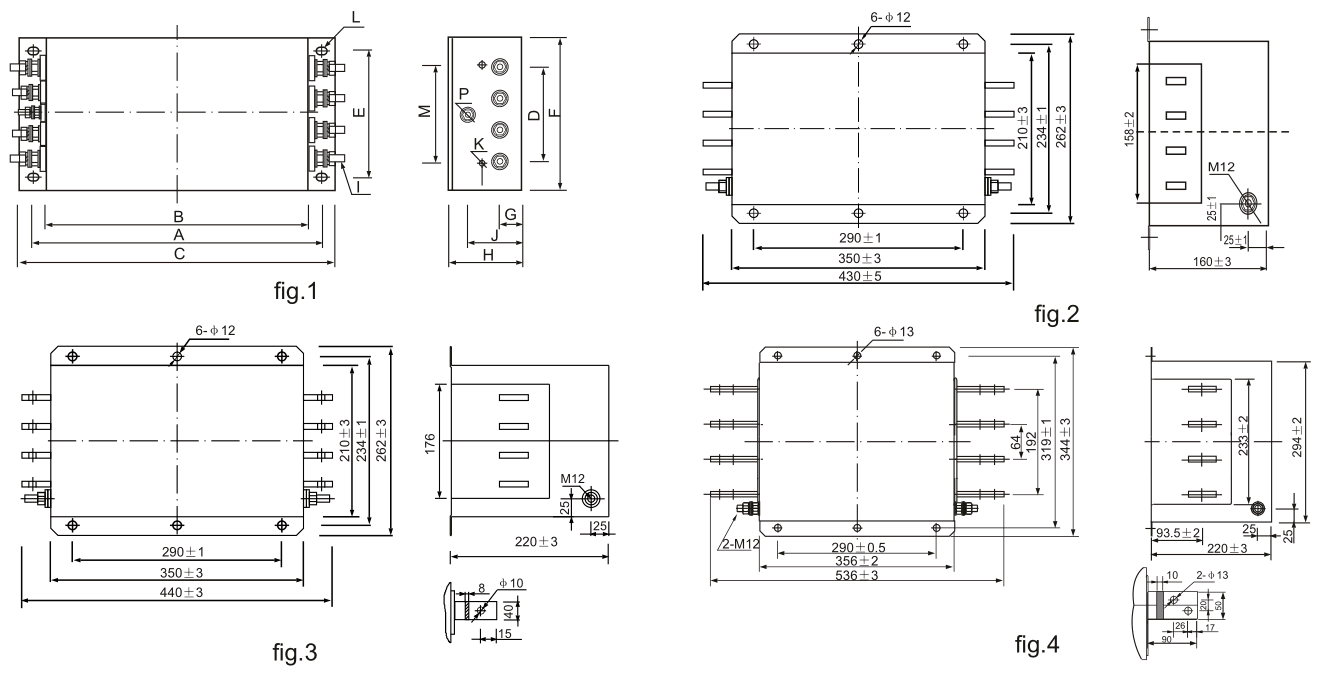

產品外觀圖：
產品尺寸表：以下產品工作電壓為三相480VAC/250VAC，多種產品尺寸可供選擇.
| 產品型號 | 額定電流 | 額定電壓 | 產品外觀圖 | 工作頻率 | 尺寸/Size(unit:mm) | 端子 | |||||
| C | F | H | A | E | L | ||||||
| AC-CFN411C005 | 5A | 400V | fig.1 | 50/60Hz | 202 | 86 | 58 | 184 | 60 | 4-Φ6.4*9.4 | M4 |
| AC-CFN411C010 | 10A | 400V | fig.1 | 50/60Hz | 202 | 86 | 58 | 184 | 60 | 4-Φ6.4*9.4 | M4 |
| AC-CFN411C020 | 20A | 400V | fig.1 | 50/60Hz | 261 | 100 | 90 | 243 | 44 | 4-Φ6.4*9.4 | M4 |
| AC-CFN411C030 | 30A | 400V | fig.1 | 50/60Hz | 261 | 125 | 90 | 243 | 96 | 4-Φ6.4*9.4 | M6 |
| AC-CFN411C050 | 50A | 400V | fig.1 | 50/60Hz | 261 | 125 | 90 | 243 | 96 | 4-Φ6.4*9.4 | M6 |
| AC-CFN411C065 | 65A | 400V | fig.1 | 50/60Hz | 261 | 125 | 90 | 243 | 96 | 4-Φ6.4*9.4 | M6 |
| AC-CFN411C080 | 80A | 400V | fig.1 | 50/60Hz | 384 | 185 | 90 | 354 | 155 | 4-Φ6.4*9.4 | M8 |
| AC-CFN411C100 | 100A | 400V | fig.1 | 50/60Hz | 384 | 185 | 90 | 354 | 155 | 4-Φ6.4*9.4 | M8 |
| AC-CFN411C150 | 150A | 400V | fig.1 | 50/60Hz | 384 | 185 | 90 | 354 | 155 | 4-Φ6.4*9.4 | M10 |
| AC-CFN411C200 | 200A | 400V | fig.1 | 50/60Hz | 384 | 185 | 90 | 354 | 155 | 4-Φ6.4*9.4 | M10 |
| AC-CFN411C250 | 250A | 400V | fig.2 | 50/60Hz | 430 | 262 | 160 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C300 | 300A | 400V | fig.2 | 50/60Hz | 430 | 262 | 160 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C400 | 400A | 400V | fig.2 | 50/60Hz | 430 | 262 | 160 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C600 | 600A | 400V | fig.2 | 50/60Hz | 430 | 262 | 160 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C700 | 700A | 400V | fig.2 | 50/60Hz | 430 | 262 | 160 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C800 | 800A | 400V | fig.3 | 50/60Hz | 440 | 262 | 220 | 290 | 234 | 6-Φ12 | M12 |
| AC-CFN411C1000 | 1000A | 400V | fig.4 | 50/60Hz | 536 | 344 | 220 | 290 | 319 | 6-Φ12 | M12 |
| AC-CFN411C1200 | 1200A | 400V | fig.4 | 50/60Hz | 536 | 344 | 220 | 290 | 319 | 6-Φ12 | M12 |
